·产品描述

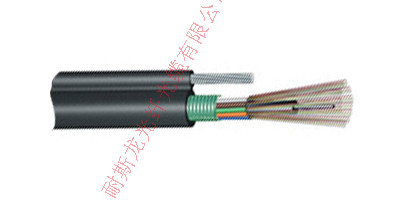

GYXTC8S光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，和钢丝绞线集成到一个8字型的聚乙烯护套内
|
|
·产品特点
· 钢丝绞线具有极高的抗拉度，便于自承式架空敷设，降低安装成本
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 双面涂塑钢带（PSP）提高光缆的抗透潮能力
· 直径小、重量轻、容易敷设
· 较长的交货长度，价格便宜
·产品标准
GYXTC8S 光缆符合 YD/T 1155-2001 和 IEC 60794-1 标准
·光学特性
|
| |
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
(+20℃)
|
@850nm
|
|
|
≤3.0 dB/km
|
≤3.0 dB/km
|
|
@1300nm
|
|
|
≤1.0 dB/km
|
≤1.0 dB/km
|
|
@1310nm
|
≤0.36 dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
|
·结构参数 |
| 光缆型号 |
光纤数 |
光缆直径
mm |
光缆重量
kg/km |
吊线规格
|
连接部分直 径 |
允许拉伸力
长期/短期Term
N
|
允许压扁力
长期/短期
Term
N/100mm |
弯曲半径
静态/动态
mm |
| GYXTC8S |
2~12 |
7.65×14.5 |
118 |
Φ1.0mm*7
钢绞线Stranded wires |
高×宽Height×Width
3.0×2.5 mm |
1000/2500 |
300/1000 |
80/160 |
| GYXTC8S |
14~24 |
8.2×15.1 |
129 |
Φ1.0mm*7
钢绞线
Stranded wires |
高×宽Height×Width
3.0×2.5 mm |
600/1500 |
300/1000 |
90/180 |
|
| 储存、使用温度: -40℃ 至 + 60℃ |
